CATweasel PDFParser

Kennen Sie das? Ihr Handelsvertreter für ECAD-Software erzählt ihnen in stundenlangen Vorträgen etwas von einem digitalen Zwilling und den Vorteilen und Ihre Kunden übergeben ihnen die Schaltpläne und Konstruktionsunterlagen als PDF.

Wenn ihnen das bekannt vorkommt, dann sind sie hier richtig und auch in guter Gesellschaft. Ein großer Teil aller Schaltanlagenbauer muss mit PDF-Dokumenten arbeiten. Das hat vielfältige Gründe und sicher wird sich das auch kurzfristig nicht ändern. Dies wird von der ECAD-Lobby zwar immer beschworen, scheitert jedoch schon daran, dass alle ECAD-Systeme unterschiedliche Datenformate verwenden. Es zeichnet sich diesbezüglich am Horizont auch keine Besserung ab. Im Gegenteil, die Abschottung der Systeme untereinander nimmt mit dem Cloud-Hype weiter zu.

Aber, wir wollen hier ja nicht jammern, sondern Lösungen anbieten. Unser Ansatz folgt dabei einer einfachen Überlegung. Elektrotechnik ist sehr stark reguliert und für alles gibt es entsprechende Vorschriften oder Normen. Diese natürlich auch für die Erstellung von Schaltplänen.

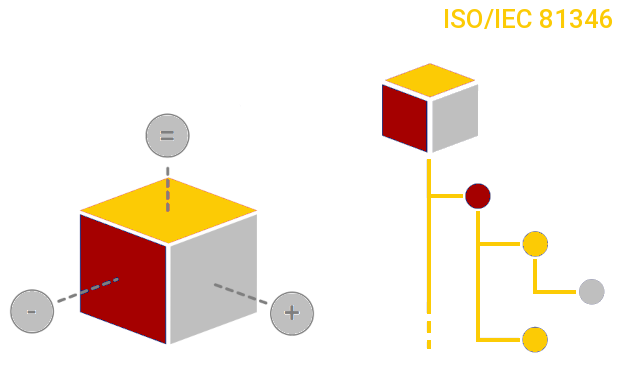

Beispiele hierfür sind für Internationale Projekte die IEC 81346 und ihre regionalen Pendants (z. B. DIN EN 81346, GB/T 5094) und bieten eine gute Basis für internationale Zusammenarbeit. In den USA dominieren nationale Systeme (ANSI/ISA-5.1), die jedoch auch teilweise inkompatibel zu IEC 81346 sein können. Unternehmen, die in internationalen Märkten tätig sind, orientieren sich häufig an der IEC 81346, um eine universelle Verständlichkeit zu gewährleisten, passen jedoch in gewissen Grenzen ihre Dokumentation an regionale Standards an, wenn dies erforderlich ist.

Derartig regulierte Verfahren lassen sich auch immer gut rekonstruieren und so können Schaltpläne, die mit diesen Regeln erstellt wurden in gewissen Grenzen auch gut ausgelesen werden. Gute Beispiele für die Möglichkeit zur Rekonstruktion sind die Beschriftungen für Betriebsmittel und Klemmenblöcke.

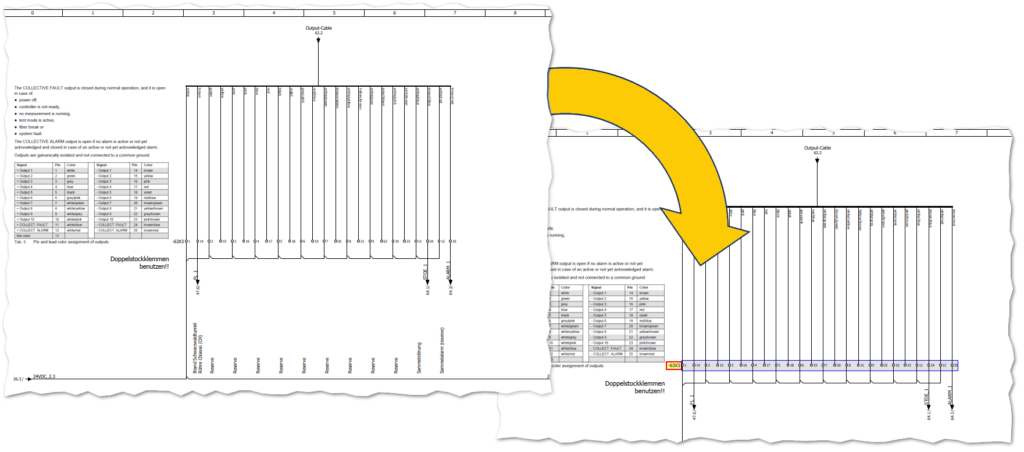

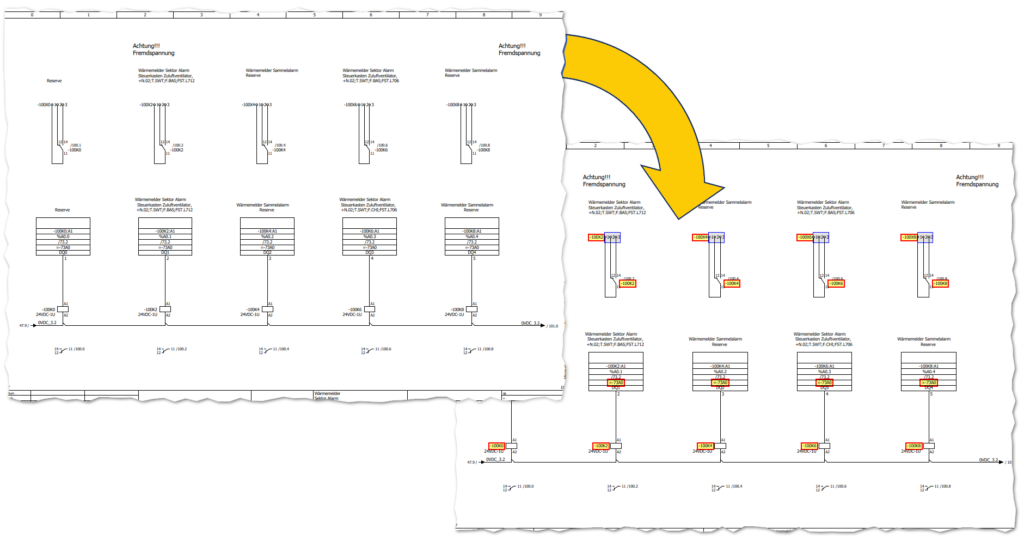

Die Erkennung von Betriebsmitteln funktioniert gut, aber auch Klemmenbezeichnungen können bereits ausgelesen werden.

Gerne können sie das System ausprobieren und die aktuelle Version herunterladen. Die Nutzung ist absolut frei und die Software ist unter der GPL3-Lizenz veröffentlicht. Sie können sie ohne Einschränkungen privat und in kommerziellen Umfeld nutzen. Beachten sie jedoch unbedingt die Einschränkungen in Bezug auf die Haftung. Sie können jederzeit den Quellcode einsehen und evaluieren und auf mögliche Fehler und/oder Inkompatibilitäten mit ihren Systemen prüfen.
